Liaisons montantes

Connexion physique

Sur chaque commutateur Spine, les ports 1 à 4 peuvent être utilisés pour les liaisons montantes vers le réseau du centre de données. Pour des vitesses de 10 ou 25 Gbits/s, le port du commutateur Spine doit être scindé à l'aide d'un câble de distribution MPO-to-4xLC. Pour des vitesses de 40 ou 100 Gbits/s, chaque port de commutateur utilise une seule connexion de câble MPO-MPO. La vitesse de connexion correcte doit être spécifiée lors de la configuration initiale afin que les ports du commutateur soient configurés avec le mode de coupure et la vitesse de transfert appropriés.

Les liaisons montantes sont configurées pendant l'initialisation du système, en fonction des informations que vous fournissez dans le cadre de la liste de contrôle d'installation. Les ports de liaison montante de commutateur Spine inutilisés, y compris les ports de coupure inutilisés, sont désactivés pour des raisons de sécurité. Le tableau présente les configurations de liaison montante prises en charge par nombre de ports et vitesse, ainsi que la bande passante totale qui en résulte.

Quel que soit le nombre de ports et de vitesses de port configurés, vous sélectionnez également une topologie pour les liaisons montantes entre les commutateurs Spine et le réseau du centre de données. Ces informations sont essentielles pour que l'administrateur réseau configure le groupement de liaisons (canaux de port) sur les commutateurs de centre de données. Le tableau ci-dessous présente les options disponibles.

Topologie

La topologie physique des liaisons montantes entre le rack et le réseau du centre de données dépend des besoins en bande passante et des commutateurs et ports du centre de données disponibles. La connexion à un commutateur de centre de données unique implique la sélection d'une topologie triangulaire. Pour augmenter la redondance, vous répartissez les liaisons montantes entre deux commutateurs de centre de données, en sélectionnant une topologie carrée ou maillée. Chaque topologie vous permet de commencer avec une bande passante minimale, que vous pouvez augmenter en fonction des besoins croissants. La bande passante maximale est de 800 Gbits/s, en supposant que les commutateurs, les transcepteurs et les câbles du centre de données le permettent.

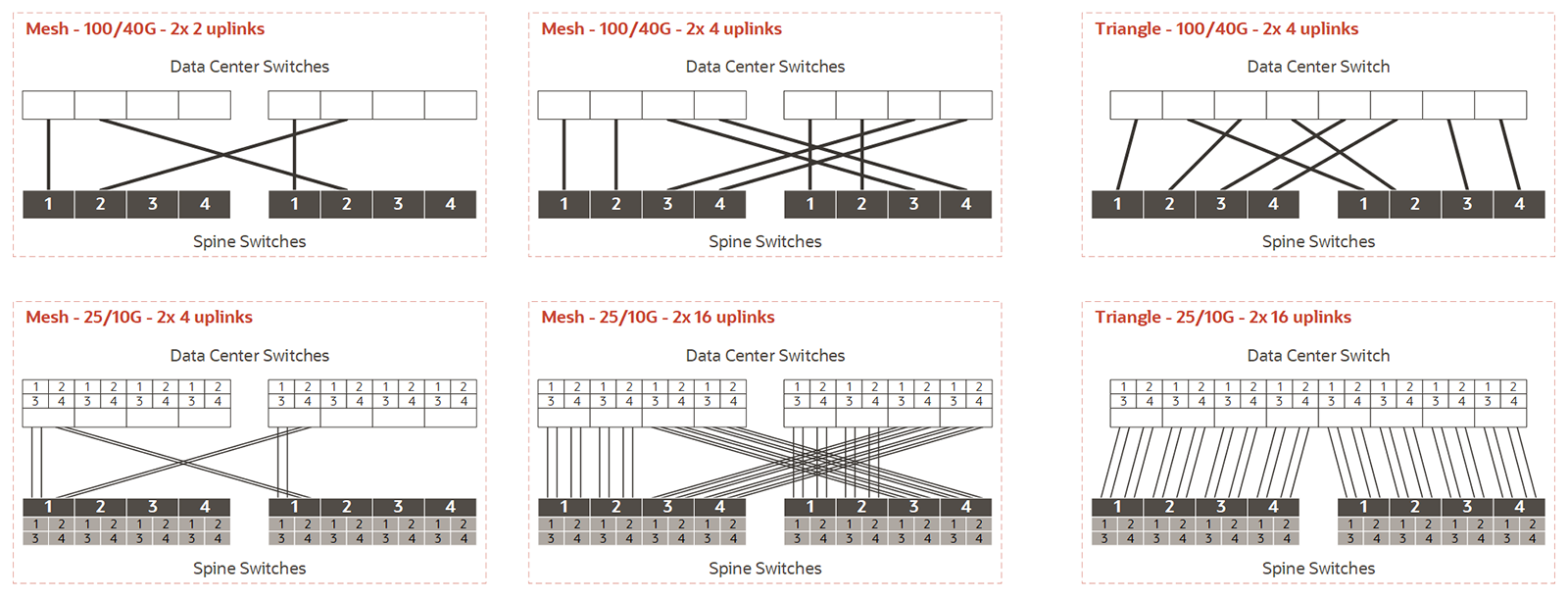

Les diagrammes suivants fournissent une vue simplifiée des topologies prises en charge et peuvent être utilisés comme conseils initiaux pour intégrer le rack au réseau du centre de données. Utilisez les diagrammes et les notes pour déterminer la configuration de câblage et de commutateur appropriée pour votre installation. Pour des exemples de configuration de liaison montante plus détaillés, qui ont été testés par Oracle, reportez-vous à Topologies de référence.

Notes du diagramme

Du côté du rack, deux commutateurs Spine doivent être connectés au réseau du centre de données. Les deux commutateurs Spine doivent avoir des configurations de port et de câble identiques. Dans chaque exemple, les commutateurs Spine sont représentés en bas, avec tous les ports de liaison montante identifiés par leur numéro de port. Les lignes représentent une connexion de câble sortante aux commutateurs de centre de données, qui sont affichés en haut de chaque exemple sans numéros de port.

Modèle de câblage et vitesse de port

Il existe six exemples au total, organisés en deux lignes par trois colonnes.

• La ligne supérieure affiche les options de câblage basées sur des connexions à port complet de 100 Gbits/s ou de 40 Gbits/s. La ligne inférieure affiche les options de câblage utilisant des ports de coupure à des vitesses de 25 ou 10 Gbits/s ; les petites cases numérotées de 1 à 4 représentent les connexions de coupure pour chacun des quatre ports de liaison montante principaux par commutateur Spine.

• La troisième colonne présente une topologie triangulaire avec des connexions à port complet et des connexions éclatées. La différence avec la deuxième colonne est que toutes les liaisons montantes sont connectées à un commutateur de centre de données unique. La bande passante totale est la même, mais la redondance du commutateur du centre de données manque dans la topologie triangulaire.

• Il n'existe aucun diagramme pour la topologie carrée. La configuration du câblage carré est similaire aux exemples de maillage, mais sans les motifs de croisement. Visuellement, tous les connecteurs des diagrammes seraient parallèles. Dans une topologie carrée, tous les câbles sortants d'un commutateur Spine sont connectés au port pour le même commutateur de centre de données. Contrairement au maillage, le carré implique que chaque commutateur Spine est appairé avec un seul commutateur de centre de données.

Nombre de liens

Lors de la connexion des liaisons montantes, vous devez suivre la numérotation des ports du commutateur Spine. Rappelez-vous que les deux commutateurs Spine sont câblés de manière identique, de sorte que chaque liaison montante ou connexion correspond à une paire de câbles.

• Avec un câble par port Spine, à l'aide de transcepteurs 100 ou 40 Gbits/s, la première paire de liaisons montantes utilise des ports de commutateur Spine numérotés 1, la seconde utilise le port 2, etc. Dans cette configuration, le nombre maximal de liaisons montantes est de quatre par commutateur Spine.

• Lorsque des câbles de rupture sont utilisés, avec des vitesses de port de 25 ou 10 Gbits/s, la première paire de liaisons montantes utilise le port 1/1. Avec deux ou quatre liaisons montantes par commutateur Spine, un seul port complet est toujours utilisé. Lorsque vous augmentez le nombre de liaisons montantes à 8 par commutateur Spine, les ports 1/1-2/4 sont utilisés. Avec 16 liaisons montantes par commutateur Spine, toutes les connexions de rupture des quatre ports réservés seront utilisées.

• Dans une topologie maillée, un modèle de câblage particulier doit être suivi : connectez la première moitié de toutes les liaisons montantes à un commutateur de centre de données et la deuxième moitié à l'autre commutateur de centre de données. Par exemple : si vous avez quatre liaisons montantes, les deux premières vont au même commutateur ; si vous avez huit liaisons montantes (non illustrées dans les diagrammes), les quatre premières vont au même commutateur ; si vous avez 16 liaisons montantes, les huit premières vont au même commutateur.

Implications de la topologie de maillage

• Dans une topologie maillée, la configuration du commutateur Spine s'attend à ce que la première moitié de toutes les liaisons montantes soit connectée à un commutateur de centre de données et la seconde moitié à l'autre commutateur de centre de données. Lorsque vous connectez initialement le rack au réseau de votre centre de données, il est facile de suivre ce modèle.

• Toutefois, si vous augmentez le nombre de liaisons montantes ultérieurement, le modèle de câblage maillé a une incidence significative sur les liaisons montantes existantes. Comparez les diagrammes des deux premières colonnes : lorsque vous doublez le nombre de liaisons montantes, la moitié des connexions existantes doit être déplacée vers l'autre commutateur du centre de données. Pour les liaisons montantes 100/40 Gb, la réactivation n'est requise que lorsque vous augmentez le nombre de liaisons de 2 à 4. En raison du plus grand nombre de câbles, les liaisons montantes 25/10 Gb nécessitent un nouveau câblage : lors de l'augmentation du nombre de liaisons montantes de 2 à 4, de 4 à 8 et de 8 à 16.

Connexion logique

La connexion logique entre le rack et le centre de données est entièrement implémentée dans la couche 3. Dans le modèle OSI (Open Systems Interconnection model), la couche 3 est connue sous le nom de couche réseau, qui utilise les champs d'adresse IP source et de destination dans son en-tête pour acheminer le trafic entre les périphériques connectés.

Compute Cloud@Customer prend en charge deux options de connexion logique : le routage statique et le routage dynamique. Les trois topologies physiques prennent en charge les deux options de routage.

Conceptions de routage prises en charge

Le tableau suivant indique les conceptions de routage prises en charge en fonction de la topologie physique de votre centre de données et de la connexion logique que vous choisissez d'implémenter.

Notez que le groupement de liaisons entre plusieurs périphériques (vPC ou MLAG) est uniquement pris en charge avec le routage statique. Lorsque le routage dynamique est sélectionné, le groupement de liaisons est limité aux ports du même commutateur.

Lorsque les liaisons montantes sont câblées dans une topologie maillée, un minimum de 2 connexions physiques par commutateur Spine s'applique. Pour établir l'appairage BGP, 2 sous-réseaux sont requis. Si le nombre de liaisons montantes change, les canaux de port sont reconfigurés, mais les sous-réseaux dédiés restent les mêmes.
