Check Point: basado en políticas
Este tema proporciona una configuración basada en políticas para Check Point CloudGuard. Se validaron las instrucciones con Check Point CloudGuard versión R80.20.
Oracle proporciona instrucciones de configuración para un conjunto probado de proveedores y dispositivos. Utilice la configuración correcta para su proveedor y versión de software.
Si el dispositivo o la versión de software que Oracle utiliza para verificar que la configuración no coincide exactamente con el dispositivo o el software, es posible que pueda crear la configuración necesaria en el dispositivo. Consulte la documentación del proveedor y realice los ajustes necesarios.
Si el dispositivo es para un proveedor que no está en la lista de proveedores y dispositivos verificados o si ya está familiarizado con la configuración del dispositivo para IPSec, consulte la lista de parámetros admitidos de IPSec y consulte la documentación del proveedor para obtener ayuda.
Este tema cubre la configuración basada en políticas. Si, en cambio, desea la configuración basada en rutas (basada en VTI), consulte Check Point: basado en rutas.
Se requiere experiencia con Check Point. Este tema no incluye cómo agregar el gateway de seguridad de Check Point CloudGuard al gestor de seguridad de Check Point CloudGuard. Para obtener más información sobre el uso de Check Point, consulte la documentación de Check Point.
Oracle proporciona instrucciones de configuración para un conjunto probado de proveedores y dispositivos. Utilice la configuración correcta para su proveedor y versión de software.
Si el dispositivo o la versión de software que Oracle utiliza para verificar que la configuración no coincide exactamente con el dispositivo o el software, es posible que pueda crear la configuración necesaria en el dispositivo. Consulte la documentación del proveedor y realice los ajustes necesarios.
Si el dispositivo es para un proveedor que no está en la lista de proveedores y dispositivos verificados o si ya está familiarizado con la configuración del dispositivo para IPSec, consulte la lista de parámetros admitidos de IPSec y consulte la documentación del proveedor para obtener ayuda.
VPN de offersSite a sitio de Oracle Cloud Infrastructure, una conexión IPSec segura entre la red local y una red virtual en la nube (VCN).
El siguiente diagrama muestra una conexión básica de IPSec con Oracle Cloud Infrastructure con túneles redundantes. Las direcciones IP utilizadas en este diagrama solo tienen como finalidad mostrase como ejemplos.
Mejores prácticas
En esta sección se tratan las mejores prácticas y consideraciones generales para utilizar la VPN de sitio a sitio.
Configuración de todos los túneles para cada conexión de IPSec
Oracle despliega dos extremos de IPSec para cada una de las conexiones para proporcionar una alta disponibilidad para las cargas de trabajo críticas. En el lado de Oracle, estos dos extremos están en enrutadores diferentes para fines de redundancia. Oracle recomienda configurar todos los túneles disponibles para obtener la máxima redundancia. Esta es una parte clave de la filosofía "Diseño para fallo".
Disponibilidad de CPE redundantes en las ubicaciones de redes locales
Cada una de las direcciones que se conectan con IPSec a Oracle Cloud Infrastructure debe tener dispositivos de perímetro redundantes (también conocidos como "equipos locales de cliente" [CPE]). Agregue cada CPE a la consola de Oracle y cree una conexión de IPSec independiente entre el gateway de direccionamiento dinámico (DRG) y cada CPE. Para cada conexión de IPSec, Oracle aprovisiona dos túneles en las cabeceras de IPSec geográficamente redundantes. Para obtener más información, consulte la Guía de redundancia de conectividad (PDF).
Consideraciones del protocolo de enrutamiento
Al crear una conexión IPSec de VPN de sitio a sitio, esta tiene dos túneles de IPSec redundantes. Oracle le recomienda configurar su CPE para que utilice ambos túneles (si su CPE lo admite). En el pasado Oracle creaba conexiones IPSec con hasta cuatro túneles de IPSec.
Los tres tipos siguientes de enrutamiento están disponibles y puede seleccionar el tipo de enrutamiento por separado para cada túnel de la VPN de sitio a sitio:
- Enrutamiento dinámico de BGP: las rutas disponibles se aprenden de forma dinámica mediante BGP. DRG aprende de forma dinámica las rutas de su red local. En el lado de Oracle, DRG anuncia las subredes de la VCN.
- Enrutamiento estático: al configurar la conexión de IPSec con DRG, debe especificar las rutas específicas a la red local de la que desea que se conozca la VCN. También debe configurar su dispositivo CPE con rutas estáticas a las subredes de la VCN. Estas rutas no se aprenden dinámicamente.
- Enrutamiento basado en política: al configurar la conexión IPSec al DRG, debe especificar las rutas específicas a la red local que desea que conozca la VCN. También debe configurar su dispositivo CPE con rutas estáticas a las subredes de la VCN. Estas rutas no se aprenden dinámicamente.
Para obtener más información sobre el enrutamiento con la VPN de sitio a sitio, incluidas las recomendaciones de Oracle sobre cómo manipular el algoritmo de selección de la mejor ruta de acceso de BGP, consulte Enrutamiento de la VPN de sitio a sitio.
Otras configuraciones importantes de CPE
Asegúrese de que las listas de acceso de su CPE estén configuradas correctamente para no bloquear el tráfico necesario desde o hasta Oracle Cloud Infrastructure.
Si tiene varios túneles activos simultáneamente, puede que experimente un enrutamiento asimétrico. Para permitir el enrutamiento asimétrico, asegúrese de que su CPE esté configurado para gestionar el tráfico que procede de su VCN en cualquiera de los túneles. Por ejemplo, debe desactivar la inspección ICMP y configurar la omisión del estado TCP. Para obtener más información sobre la configuración adecuada, póngase en contacto con el soporte del proveedor de CPE. Para configurar el enrutamiento para que sea simétrico, consulte Enrutamiento de la VPN de sitio a sitio.
Advertencias y limitaciones
En esta sección se tratan las características y las limitaciones importantes generales de la VPN de sitio a sitio que deben tenerse en cuenta.
Consulte la sección Límites de servicio para obtener una lista de límites aplicables e instrucciones para solicitar un aumento del límite.
Enrutamiento asimétrico
Oracle utiliza el enrutamiento asimétrico en varios túneles que forman la conexión de IPSec. Configure los firewalls según corresponda. De lo contrario, las pruebas de ping o el tráfico de aplicaciones a través de la conexión no funcionan de forma fiable.
Cuando utilice varios túneles a Oracle Cloud Infrastructure, Oracle recomienda configurar el enrutamiento para direccionar de forma determinista el tráfico a través del túnel preferido. Si desea utilizar un túnel de IPSec como principal y otro como de copia de seguridad, configure más rutas específicas para el túnel principal (BGP) y rutas menos específicas (resumen o ruta predeterminada) para el túnel de copia de seguridad (BGP/estático). De lo contrario, si da a conocer la misma ruta (por ejemplo, una ruta por defecto) a través de todos los túneles, devolverá el tráfico de su VCN a sus rutas de red locales a cualquiera de los túneles disponibles. Esto se debe a que Oracle utiliza el enrutamiento asimétrico.
Para obtener recomendaciones específicas de enrutamiento de Oracle sobre cómo forzar un enrutamiento simétrico, consulte Enrutamiento de la VPN de sitio a sitio.
VPN de sitio a sitio basada en rutas o en políticas
El protocolo IPSec utiliza asociaciones de seguridad (SA) para determinar cómo cifrar paquetes. Dentro de cada SA, se definen dominios de cifrado para asignar el tipo de protocolo y la dirección IP de origen y destino de un paquete a una entrada de la base de datos de SA para definir cómo cifrar o descifrar un paquete.
Otros proveedores o documentación del sector pueden utilizar el término ID de servidor proxy, índice de parámetros de seguridad (SPI) o selector de tráfico al hacer referencia a dominios de cifrado o SA.
Existen dos métodos generales para implantar túneles de IPSec:
- Túneles basados en rutas: también denominados túneles basados en el próximo salto. Se realiza una consulta de tabla de rutas en la dirección IP de destino de un paquete. Si la interfaz de salida de esa ruta es un túnel de IPSec, el paquete se cifra y se envía al otro extremo del túnel.
- Túneles basados en políticas: la dirección IP de origen y de destino del paquete coincide con una lista de sentencias de política. Si se encuentra una coincidencia, el paquete se cifra según las reglas de esa sentencia de política.
Los extremos de la VPN de sitio a sitio de Oracle utilizan túneles basados en rutas, pero pueden trabajar con túneles basados en políticas con algunas advertencias que se enumeran en las siguientes secciones.
Si su CPE admite túneles basados en rutas, utilice ese método para configurar el túnel. Es la configuración más simple con la mayor interoperabilidad con el encabezado de VPN de Oracle.
IPSec basado en rutas utiliza un dominio de cifrado con los siguientes valores:
- Dirección IP de origen: cualquiera (0.0.0.0/0)
- Dirección IP de destino: cualquiera (0.0.0.0/0)
- Protocolo: IPv4
Si necesita ser más específico, puede utilizar una única ruta de resumen para los valores de dominio de cifrado en lugar de una ruta predeterminada.
Al utilizar túneles basados en políticas, cada entrada de política (un bloque de CIDR en un lado de la conexión IPSec) que defina genera una asociación de seguridad (SA) IPSec con cada entrada elegible en el otro extremo del túnel. Este par se conoce como dominio de cifrado.
En este diagrama, el extremo de Oracle DRG del túnel IPSec tiene entradas de política para tres bloques de CIDR IPv4 y un bloque de CIDR IPv6. El extremo de CPE local del túnel tiene entradas de política con dos bloques de CIDR IPv4 y dos bloques de CIDR IPv6. Cada entrada genera un dominio de cifrado con todas las entradas posibles en el otro extremo del túnel. Ambos lados de un par de SA deben usar la misma versión de IP. El resultado es un total de ocho dominios de cifrado.
Si el CPE solo soporta túneles basados en políticas, tenga en cuenta las siguientes restricciones.
- La VPN de sitio a sitio soporta varios dominios de cifrado, pero tiene un límite superior de 50 dominios de cifrado.
- Si tuvo una situación similar al ejemplo anterior y solo configuró tres de los seis posibles dominios de cifrado IPv4 en el lado del CPE, el enlace se mostraría en el estado "Activo parcial", porque todos los posibles dominios de cifrado siempre se crean en el lado del DRG.
- En función de cuándo se haya creado un túnel, es posible que no pueda editar un túnel existente para utilizar el enrutamiento basado en políticas y que necesite sustituir el túnel por un nuevo túnel IPSec.
- Los bloques de CIDR que se utilizan en el extremo de Oracle DRG del túnel no pueden solapar los bloques de CIDR que se utilizan en el extremo del CPE local del túnel.
- Debe haber siempre un dominio de cifrado entre dos bloques de CIDR de la misma versión IP.
Si su CPE está detrás de un dispositivo NAT
En general, el identificador IKE de CPE configurado al final de la conexión debe coincidir con el identificador IKE de CPE que utiliza Oracle. De forma predeterminada, Oracle utiliza la dirección IP pública de CPE, que se proporciona al crear el objeto CPE en la consola de Oracle. Sin embargo, si su CPE está detrás de un dispositivo NAT, el identificador IKE de CPE configurado en su extremo puede ser la dirección IP privada del CPE, como se muestra en el diagrama siguiente.
Algunas plataformas de CPE no permiten cambiar el identificador de IKE local. Si no puede, debe cambiar el ID de IKE remoto en la consola de Oracle para que coincida con el ID de IKE local de su CPE. Puede proporcionar el valor al configurar la conexión de IPSec o más tarde, editando la conexión de IPSec. Oracle espera que el valor sea una dirección IP o un nombre de dominio completo (FQDN), como cpe.example.com. Para obtener instrucciones, consulte Cambio del identificador IKE de CPE que Oracle utiliza.
Parámetros de IPSec admitidos
Para obtener una lista neutra de proveedores de los parámetros de IPSec admitidos para todas las regiones, consulte Parámetros de IPSec admitidos.
El ASN de BGP de Oracle para el dominio de nube comercial es 31898. Si configura la VPN de sitio a sitio para la nube del Gobierno de EE. UU., consulte Parámetros de VPN de sitio a sitio necesarios para Government Cloud y también ASN de BGP de Oracle. Para ver la nube del Gobierno de Reino Unido, consulte Regiones.
Configuración de CPE (basada en políticas)
Oracle Cloud Infrastructure proporciona las instrucciones de configuración de esta sección para su CPE. Si necesita asistencia técnica o adicional, póngase en contacto con el soporte del proveedor de CPE directamente.
En la siguiente figura se muestra el diseño básico de la conexión de IPSec.
Acerca del uso de IKEv2
Oracle admite la versión 1 (IKEv1) y la versión 2 (IKEv2) de Internet Key Exchange. Si configura la conexión IPSec en la consola para utilizar IKEv2, debe configurar el CPE para que utilice solo IKEv2 y los parámetros de cifrado de IKEv2 relacionados que admite el CPE. Para obtener una lista de los parámetros admitidos por Oracle para IKEv1 o IKEv2, consulte Parámetros de IPSec admitidos.
Si desea utilizar IKEv2, existe una variación de una de las tareas presentadas en la siguiente sección. En concreto, en la tarea 4, al configurar el cifrado, seleccione IKEv2 solo como método de cifrado.
Proceso de configuración
-
Instale el módulo de VPN con IPSec. Oracle recomienda que también instale el módulo Monitoring para el análisis de tráfico.
- Haga clic en Aceptar para guardar los cambios.
En esta tarea se tratan las opciones más importantes utilizadas para un túnel de IPSec con Oracle Cloud Infrastructure.
-
En la página Gestión de redes, importe todas las interfaces. Para ello, haga clic en Obtener interfaces, que contiene opciones para Obtener interfaces con topología y Obtener interfaces sin topología. En este ejemplo se utiliza Obtener interfaces sin topología para que pueda definir el objetivo de cada interfaz como una red externa o interna.
Todas estas interfaces se utilizarán en el Dominio de VPN como subredes anunciadas por el gateway de seguridad de Check Point CloudGuard en el dominio de cifrado de IPSec.
-
En la página Dominio de VPN, Oracle recomienda que seleccione la opción Todas las direcciones IP tras el gateway se basan en la información de topología. Esta opción agrega todas las subredes detectadas en Gestión de red al dominio de cifrado de IPSec.
En su lugar, puede seleccionar la opción Definido manualmente. Sin embargo, esto requiere un objeto de red con todas las subredes para su inclusión en el dominio de cifrado de IPSec.
-
Si el gateway de seguridad de Check Point CloudGuard utiliza 1:1 NAT para asignar direcciones IP privadas a direcciones IP públicas: en la página Selección de enlaces, en Usar siempre esta dirección IP, seleccione IP de NAT estática y especifique la dirección IP que desea utilizar como ID de IKE.
Si no desea utilizar una dirección IP pública como ID de IKE local, puede utilizar otro valor (como una dirección IP privada), pero el valor no coincidirá con el esperado en Oracle DRG. Para resolverlo, puede cambiar el valor que Oracle utiliza en la consola de Oracle (consulte las instrucciones que aparecen a continuación).
Para cambiar el identificador IKE de CPE que utiliza Oracle (consola de Oracle)- Abra el menú de navegación y haga clic en Redes. En Conexión de cliente, haga clic en VPN de sitio a sitio.
Se muestra una lista de las conexiones de IPSec en el compartimiento que esté viendo. Si no encuentra el que está buscando, verifique que está visualizando el compartimento correcto (selecciónelo en la lista en la parte izquierda de la página).
-
Para la conexión IPSec que le interesa, haga clic en el menú Acciones (
) y, a continuación, en Editar.El identificador IKE de CPE actual que utiliza Oracle se muestra en la parte inferior del cuadro de diálogo.
- Introduzca los nuevos valores para Tipo de identificador IKE de CPE e Identificador IKE de CPE y, a continuación, haga clic en Guardar cambios.
- Abra el menú de navegación y haga clic en Redes. En Conexión de cliente, haga clic en VPN de sitio a sitio.
- Haga clic en Aceptar para guardar los cambios.
Más adelante, creará una comunidad de VPN. Antes de ello, debe crear un dispositivo interoperable que se utilizará en el gateway de seguridad de Check Point CloudGuard para definir el DRG de Oracle.
-
Cree el nuevo dispositivo interoperable.
-
En la página Propiedades generales del nuevo dispositivo interoperable, agregue un nombre para identificar el túnel de IPSec. Introduzca la dirección IP que Oracle haya asignado al extremo del túnel de Oracle al crear la conexión de IPSec.
-
En la página Topología, Oracle recomienda que cree una nueva topología haciendo clic en Nueva y agregando a continuación las subredes de la VCN de Oracle que se vayan a utilizar para el túnel.
En su lugar, puede seleccionar la opción Definido manualmente. Sin embargo, esto requiere un objeto de red con todas las subredes para su inclusión en el dominio de cifrado de IPSec.
-

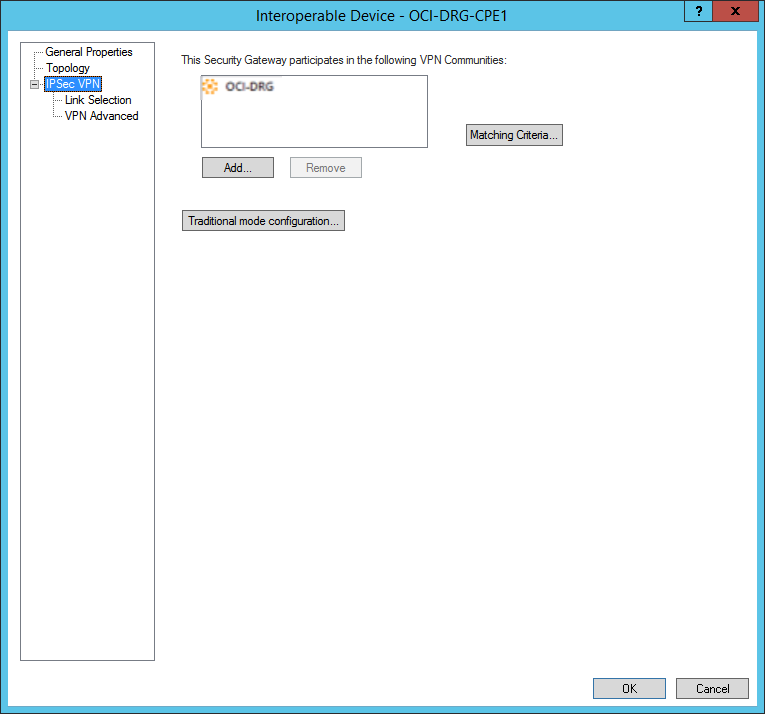

En la página VPN con IPSec, puede agregar opcionalmente el nuevo dispositivo interoperable a una comunidad de VPN existente. Puede omitir este paso si aún no ha creado ninguna comunidad de VPN.
Tenga en cuenta que omite la configuración del modo tradicional, ya que definirá todos los parámetros de fase 1 y fase 2 en la comunidad de VPN en un paso posterior. La comunidad de VPN aplica esos parámetros a todos los dispositivos interoperables que pertenecen a la comunidad de VPN.
-
En la página Selección de enlaces, en Usar siempre esta dirección IP, seleccione Dirección principal, que es la dirección especificada al crear el dispositivo interoperable. Si es necesario, puede utilizar una dirección IP específica que se utilizará como ID de IKE.
-
En la página VPN avanzada, seleccione Utilizar la configuración de comunidad, que aplica todas las opciones y valores de la comunidad de VPN, incluidos los parámetros de fase 1 y fase 2.
- Haga clic en Aceptar para guardar los cambios.
- Vaya a Políticas de seguridad y, a continuación, en Herramientas de acceso, seleccione Comunidades de VPN.
-
Cree una comunidad de estrella.
-
Para la comunidad de estrella, agregue un nombre.
-
En la página Gateways, seleccione los valores de Gateways centrales y Gateways satélites. Esta comunidad de estrella actúa como plantilla de valores para los dispositivos interoperables que especifique en Gateways centrales y Gateways satélites.
- Gateways centrales: para el gateway de seguridad de Check Point CloudGuard.
- Gateways satélites: para el CPE que se conecta al DRG de Oracle para cada túnel de IPSec.
-
Si se trata de un escenario de prueba de concepto (POC): en la página Tráfico cifrado, seleccione Aceptar todo el tráfico cifrado en. El valor predeterminado para este valor permite el tráfico entre los gateways centrales y satélites. Este valor es adecuado para un escenario de POC. Sin embargo, en un escenario de producción, Oracle recomienda crear políticas de seguridad concretas en Control de acceso y en la ficha Política. Este aspecto se trata en la tarea final de este proceso.
-
En la página Cifrado, configure los parámetros de fase 1 y fase 2 que admite Oracle. Para obtener una lista de estos valores, consulte Parámetros de IPSec admitidos.
Si está configurando la VPN de sitio a sitio para Government Cloud, consulte Parámetros de VPN de sitio a sitio necesarios para Government Cloud.
Tenga en cuenta que, si desea utilizar IKEv2, para el método de cifrado, seleccione Solo IKEv2.
-
En la página Gestión de túneles, seleccione Definir túneles permanentes. Oracle recomienda que:
- Seleccione En todos los túneles de la comunidad para mantener todos los túneles de IPSec de Oracle todo el tiempo.
- En la sección Uso compartido de túneles VPN, seleccione Un túnel de VPN por par de subredes.
La última opción genera solo un par de asociaciones de seguridad (SA) de IPSec y cada SA con un solo índice de parámetros de seguridad (SPI) (unidireccional).
Al utilizar túneles basados en políticas, cada entrada de política genera un par de SA de IPSec (también denominado dominio de cifrado).
Importante
El extremo de VPN de Oracle puede soportar varios dominios de cifrado, pero existen limitaciones. Consulte Dominios de cifrado para túneles basados en políticas para obtener todos los detalles.Oracle crea una conexión IPSec basada en ruta, lo que significa que todo se enruta a través de un dominio de cifrado que tiene 0.0.0.0/0 (cualquiera) para el tráfico local y 0.0.0.0/0 (cualquiera) para el tráfico remoto. Para obtener más información, consulte Identificador de servidor proxy o dominio de cifrado admitidos.
-
En la página Secreto compartido, seleccione Usar solo secreto compartido para todos los miembros externos y agregue el secreto compartido que ha generado Oracle para el túnel al crear la conexión de IPSec.
Actualmente, Oracle solo admite claves secretas compartidas. Tenga en cuenta que puede cambiar el secreto compartido en la consola de Oracle.
- Haga clic en Aceptar para guardar los cambios.
Si se trata de un escenario de prueba de concepto (POC), debió seleccionar antes Aceptar todo el tráfico cifrado en la página Tráfico cifrado. Si se trata de un escenario de producción, Oracle recomienda crear políticas de seguridad.
- En Políticas de seguridad, haga clic en Control de acceso y, a continuación, seleccione la ficha Política.
-
Configure los valores necesarios.
- Haga clic en Aceptar para guardar los cambios.
-
Haga clic en Instalar política para aplicar la configuración.
El túnel de IPSec debe encontrarse activo ahora.
Verificación
Utilice las opciones 2 y 4 del siguiente comando para verificar las asociaciones de seguridad (SA).
vpn tunnelutil
********** Select Option **********
(1) List all IKE SAs
(2) * List all IPsec SAs
(3) List all IKE SAs for a given peer (GW) or user (Client)
(4) * List all IPsec SAs for a given peer (GW) or user (Client)
(5) Delete all IPsec SAs for a given peer (GW)
(6) Delete all IPsec SAs for a given User (Client)
(7) Delete all IPsec+IKE SAs for a given peer (GW)
(8) Delete all IPsec+IKE SAs for a given User (Client)
(9) Delete all IPsec SAs for ALL peers and users
(0) Delete all IPsec+IKE SAs for ALL peers and users
* To list data for a specific CoreXL instance, append "-i <instance number>" to your selection.
(Q) Quit
*******************************************Un servicio de supervisión también está disponible en Oracle Cloud Infrastructure para supervisar de forma activa y pasiva los recursos en la nube. Para obtener información sobre cómo supervisar la VPN de sitio a sitio, consulte Métricas de VPN de sitio a sitio.
Si tiene alguna incidencia, consulte Solución de problemas de VPN de sitio a sitio.
