Roving Edgeデバイスのケーブル接続
次の図を使用して、この手順でケーブルを接続する際のRoving Edge Device 2の背面のコネクタの位置を確認します。
ノート
MIL-STD-461 Rev G RE102の要件を満たすには、Roving Edge Deviceに接続されているすべてのイーサネット・ネットワーク・ケーブルをCAT8評価する必要があります。それ以外の場合、イーサネット・ケーブルの最小要件はCAT6です。
ノート
この項で説明するイーサネット接続は、デバイスの設定に必要な最小限のイーサネット接続です。他のNICポートを使用し、イーサネット・ボンディングを構成できます。Rear Panel Identificationおよび Managing Ethernet Bondingを参照してください。
この項で説明するイーサネット接続は、デバイスの設定に必要な最小限のイーサネット接続です。他のNICポートを使用し、イーサネット・ボンディングを構成できます。Rear Panel Identificationおよび Managing Ethernet Bondingを参照してください。
次の図に示すように、ケーブルをデフォルトのEthernetポートおよびシリアルコンソールポートに接続します。
-
10GBaseT RJ-45 Ethernetケーブルを使用して、デバイスのEthernetポートをEthernetスイッチに接続します。
-
提供されたUSB-to-DB-9 Ethernetケーブルを、デバイスDB-9シリアルコンソールポートから、ノートパソコンなどの制御ホスト上のUSBコネクタに接続します。

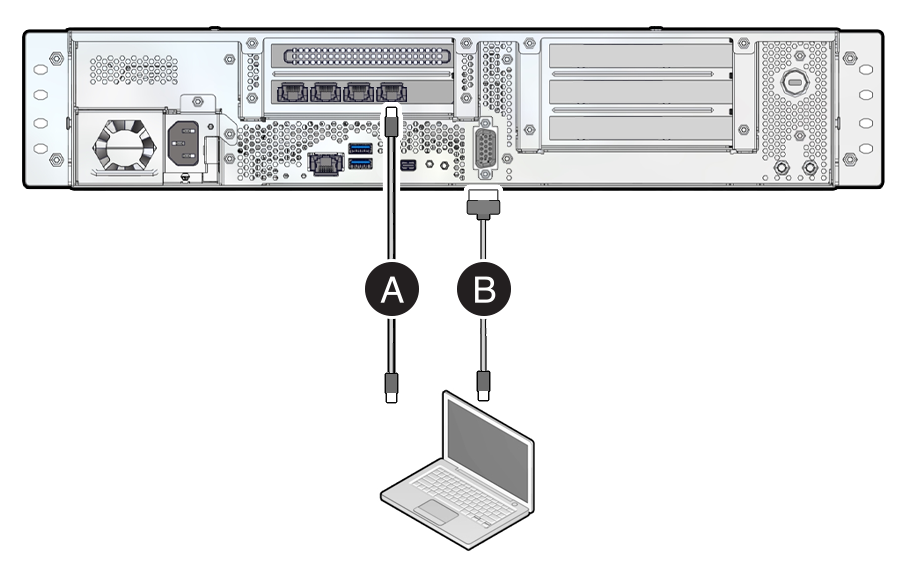

Roving Edge Device 2、GPUおよびストレージ・シェイプ

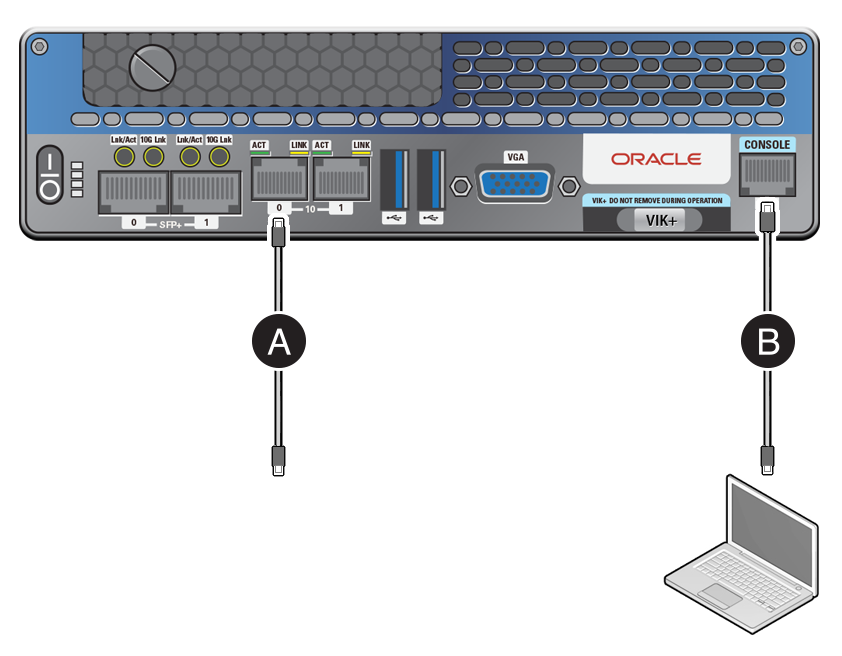

Roving Edge Device 2、コンピュート・シェイプ
Roving Edge Device 1
-
付属の電源コードをデバイスの電源コンセントおよび電源に接続します。ただし、デバイスの電源はまだ投入しないでください。
次の手順
