背面パネルの識別

次の図のいずれかを使用して、Roving Edge Deviceについて理解します。

ノート

MIL-STD-461 Rev G RE102の要件を満たすには、Roving Edge Deviceに接続されているすべてのイーサネット・ネットワーク・ケーブルをCAT8評価する必要があります。それ以外の場合、イーサネット・ケーブルの最小要件はCAT6です。

Roving Edge Device 2背面パネル

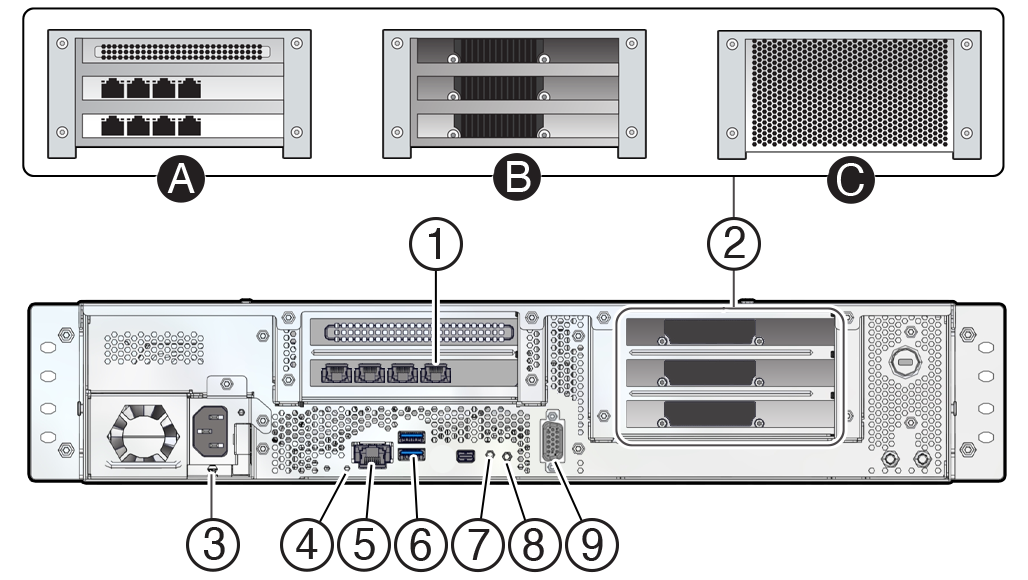

Roving Edge 2の背面パネルの図。
不可 Description
1

PCIe 0: 1クワッドポート 10GBASE-Tイーサネットカード(左から右にRJ-45ポート割り当てあり): 3、2、1、0

すべてのシェイプで、次のポートを使用します。

  • ポート0 (右端のポート)– このポートをデータセンターネットワークに接続します。Roving Edge Deviceのケーブルを参照してください。
  • ポート1および2– オプションで、ポート0のEthernet結合に使用できます。「イーサネット・ボンディングの管理」を参照してください
  • ポート3 (左端のポート)– 予約済みEthernetポート3。このポートに接続しないでください。
2 電源ソケット
3

システムステータスLED

  • 点灯 – クリティカルなイベントが発生しました
  • オフ- 通常
4 「リセット」ボタン
5

電源スイッチとLED

  • オン – ホストの電源が入っています
  • 消灯 – ホストの電源が切断されています
  • アンバー – 障害
6 DB-9シリアルコンソールポート。

デバイスとの初期通信は、制御ホスト・コンピュータ(ラップトップなど)に接続されているシリアル・コンソールを介して行われます。

Roving Edge Deviceのケーブルを参照してください。
7 A

コンピュート・シェイプには、2つのクワッド・ポート10GBASE-Tイーサネット・カードが追加されています。

最上位のカードを示す図はPCIe 3、最下位のカードはPCIe 2です。

PCIe 2およびPCIe 3のすべてのポートは、オプションでPCIe 0ポート0のイーサネット・ボンディングに使用できます。オプションで、PCIe 0ポート1および2を使用することもできます(この表の項目1を参照)。Managing Ethernet Bondingを参照してください。

7 B

GPUシェイプには、3つのNVIDIA AD104GL [L4] GPUが含まれています。

7 C

ストレージ・シェイプには、4つの追加の15.38 SSDが含まれます。

8 標準ロックスロット

Roving Edge Device 1背面パネル

Roving Edge Device 1の背面パネルを示す図。
不可 Description
1 電源オーバーライド・スイッチ
2

2つの100GbE QSFP28イーサネット・ポート

3 電源ソケット
4 電源スイッチ
5

2つの10GB RJ45 Ethernetポート。

ネットワークへの接続には4というラベルのポートを使用します。

ポート3は、オプションでポート4のEthernet結合に使用できます。Managing Ethernet Bondingを参照してください。

6 DB-9シリアルコンソールポート

次の手順?

Roving Edge Deviceのケーブル接続
